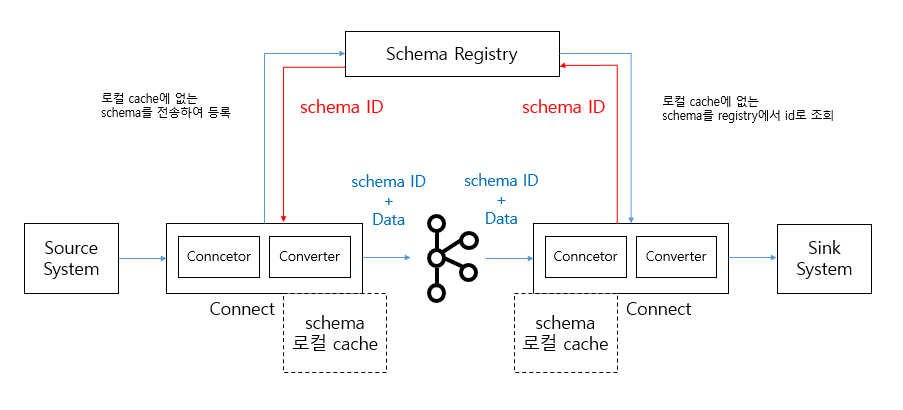

Schema Registry

confluent kafka는 schema registry를 통해 schema 정보를 별도로 관리하는 기능 제공
토픽으로 전송되는 data의 schema는 schema registry에서 ID + version 별로 중앙 관리 되므로 레코드 별로 schema를 중복해서 전송할 필요가 없음

Schema Registry 역할

schema 전송 없이 레코드 값만 kafka로 전송할 수 있게 해줌
kafka 메시지의 schema 제약 조건을 유지하면서 schema 변화에 대한 일정 수준 호환성을 제공

Avro 개요 및 장점

데이터 직렬화를 수행하는 시스템, 프레임워크
보다 컴팩트하고 빠른 binary 데이터 포맷 제공
json 포맷으로 쉽게 스키마 메시지를 정의
다양한 데이터 타입을 제공 (string, bytes, long, float, double, boolean 뿐만 아니라 enum, arrays, maps 등의 복잡한 데이터 타입도 지원)

메시지 포맷 비교

Json (schemaless)

{
  "user_id": 53,
  "timestamp" : 1232144232,
  "address" : "경기도 성남시 ..."
}

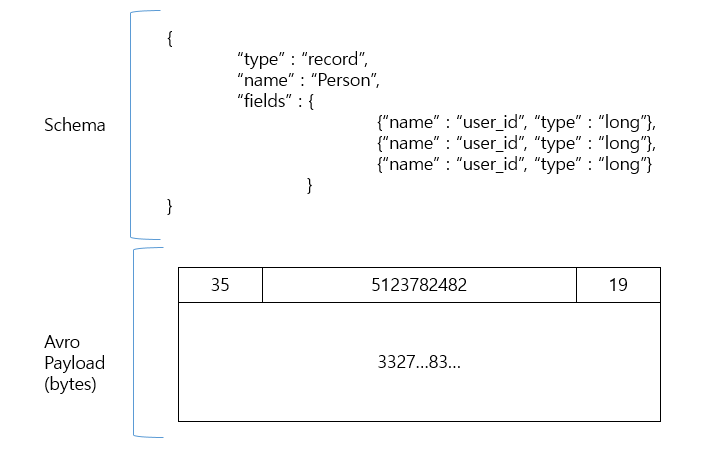

Schema + Avro payload

avro payload는 바이너리 포맷이며 필드, 타입 정보 등이 포함되지 않음
json + schema 보다 훨씬 빠르며 스키마 레지스트리에 최적화

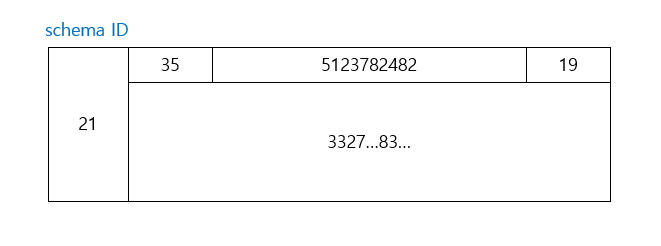

Schema ID + Avro payload

Avro 메시지를 Kafka Utility로 보내고 읽기

avro 메시지는 avro 이진 파일 형태로 변환 된 후 직렬화되므로 별도의 class인 AvroSerializer 이용해야 함
kafka-avro-console-producer, kafka-avro-console-consumer 유틸리티를 이용하면 손쉽게 avro 메시지를 kafka 토픽 메시지로 전송하고 읽을 수 있음
kafka-avro-console-producer, kafka-avro-console-consumer는 모두 schema registry 기반 동작함

Avro와 Json의 차이

avro는 json 포맷의 schema 정보를 가지고 payload를 byte 값으로 가진 형태이고, json은 그 자체는 schema가 없지만 JsonSerializer 사용에 스키마 설정을 하면 record에 schema와 payload가 모두 json 형식으로 붙어서 생성됨
avro 사용 시 schema registry를 통해 schema를 따로 보관하고 schema ID + payload(byte)의 compact한 데이터로 전송이 가능

Avro 메시지 전송 및 읽기

avro 메시지 보내기

kafka-avro-console-producer --broker-list localhost:9092 --topic avro-test --property value.schema=
'
 {
    "type": "record",
    "name": "customer_short",
    "fields": [
                {"name": "customer_id", "type": "int"},
                {"name": "customer_name", "type": "string"}
              ]
 }
'
--property schema.registry.url=http://localhost:8081

# enter 이후 메시지 전송
{ "customer_id" : 1, "customer_name" : "min"}

avro 메시지 읽기

kafka-avro-console-consumer --bootstrap-server localhost:9092 --topic avro_test
--property schema.registry.url=http://localhost:8081 --from-beginning

# 출력
{ "customer_id" : 1, "customer_name" : "min"}

Schema Registry 기반의 Connector 설정

source connector 설정

"key.converter" : "io.confluent.connect.avro.AvroConverter",
"value.converter" : "io.confluent.connect.avro.AvroConverter",
"key.converter.schema.registry.url" : "http://localhost:8081",
"value.converter.schema.registry.url" : "http://localhost:8081",

sink connector 설정

"key.converter" : "io.confluent.connect.avro.AvroConverter",
"value.converter" : "io.confluent.connect.avro.AvroConverter",
"key.converter.schema.registry.url" : "http://localhost:8081",
"value.converter.schema.registry.url" : "http://localhost:8081",

source connector에서 database.server.name으로 지정한 이름으로 topic이 만들어지고 여기에는 source DB의 DDL 정보가 저장됨
- sink connector의 소비 대상 아님

Schema Registry 등록 주요 정보

subjects
- schema registry에 등록된 토픽 별 (또는 토픽 레코드 유형 별) 기준 정보
  - schema 정보가 subject 안에 있음
- subject 내의 스키마 호환성 체크
- version은 subject 내에서 변경
- schema가 진화할 때 동일한 subject에서 새로운 schema id와 version을 가짐
schemas : schema 정보
config : 전역 또는 subject 별 스키마 호환성 관련 정보 저장

REST API를 통한 Schema Registry 관리

subject 및 config의 정보 추출 및 주요 속성에 대한 수정 / 변경 / 삭제 가능
가급적 delete는 자제. delete 수행 시 soft delete 이후 hard delete를 수행해야 완전 삭제
config는 subject 별로 별도 설정하지 않으면 전역 config를 그대로 따름

내부 토픽 _schemas 조회

kafkacat -b localhost:9092 -C -t _schemas -u -q | jq '.'

토픽 별 key, value에 대한 스키마 정보가 저장됨

schema registry에 등록된 모든 schema 정보 확인

http GET http://localhost:8081/schemas

_schemas에 저장된 데이터 기반으로 가져옴

{
  "id": 1,
  "schema" :
  {
        "type":"record",
        "name":"Key",
        "namespace":"mysqlavro.oc.products",
        "fields":[{"name": "product_id", "type":"int"}],
        "connect.name": "mysqlavro.oc.products-key"
  },
  "version": 1
},

{
  "id": 2,
  "schema" :
  {
    "type":"record",
    "name":"Value",
    "namespace":"mysqlavro.oc.products",
    "fields":[{"name": "product_id", "type":"int"},
              {"name": "product_name", "type":["null","string"], "default":null},
              {"name": "product_category", "type":["null", "string"], "default":null}],
    "connect.name": "mysqlavro.oc.products-value"
  },
  "version": 1
}

만약 특정 토픽에서 스키마 정보가 변경된 경우 새로운 스키마 id 할당
해당 토픽 subject 명은 유지 되고, 그 안에서 버전이 바뀜

schema registry에 등록된 모든 subjects 정보 확인

http GET http://localhost:8081/subjects

subject 명은 topic 명 + ‘-key’ 또는 ‘-value’로 명명됨

{
  "mysqlavro-key",
  "mysqlavro-value",
  "mysqlavro.oc.customers-key",
  "mysqlavro.oc.customers-value"
          ...
}

특정 id를 가지는 schema 정보 확인

http GET http://localhost:8081/schemas/ids/8

{
  "schema" :
  {
    "type":"record",
    "name":"Value",
    "namespace":"mysqlavro.oc.products",
    "fields":[{"name": "product_id", "type":"int"},
      {"name": "product_name", "type":["null","string"], "default":null},
      {"name": "product_category", "type":["null", "string"], "default":null}],
    "connect.name": "mysqlavro.oc.products-value"
  }
}

특정 subject의 버전 별 schema 정보 확인

http GET http://localhost:8081/subjects/mysqlavro.oc.customers-value/versions/1

{
  "id": 4,
  "schema" :
  {
    "type":"record",
    "name":"Value",
    "namespace":"mysqlavro.oc.customers",
    "fields":[{"name": "customers_id", "type":"int"},
      {"name": "name", "type":"string"},
      {"name": "email", "type": "string"}],
    "connect.name": "mysqlavro.oc.customers-value"
  },
  "version": 1
}

전역으로 등록된 config 정보 확인

http GET http://localhost:8081/config

{
  "compatibilityLevel" : "BACKWARD"
}

개별 subject 별 config 정보 확인

http GET http://localhost:8081/config/mysqlavro.ac.customers-value

Schema 개요와 필요성

schema란 데이터의 구조와 제약 조건에 대한 규칙 정보를 기술한 메타 정보
정해진 규칙대로 데이터를 입력 / 수정하지 않으면 잘못된 로직으로 데이터를 사용할 수 있음

오픈소스 분산 DB 아키텍처의 특징

데이터 처리 성능 극대화를 위해 자유로운 확장이 가능한 분산 DB
초기 오픈 소스 분산 DB의 경우 schema가 없는 데이터 저장 구조 채택
현재도 NoSQL의 경우는 schema가 없는 데이터 구조로 발전

Schemaless 이슈

너무 자유로운 스키마 허용과 묵시적인 schema 추론은 복잡한 비즈니스 처리나 여러 사용자 / 팀이 개입된 데이터 처리 시 문제 발생시키기 쉬움
sink에서 스키마 정보 없이 데이터 포맷 처리 어려움

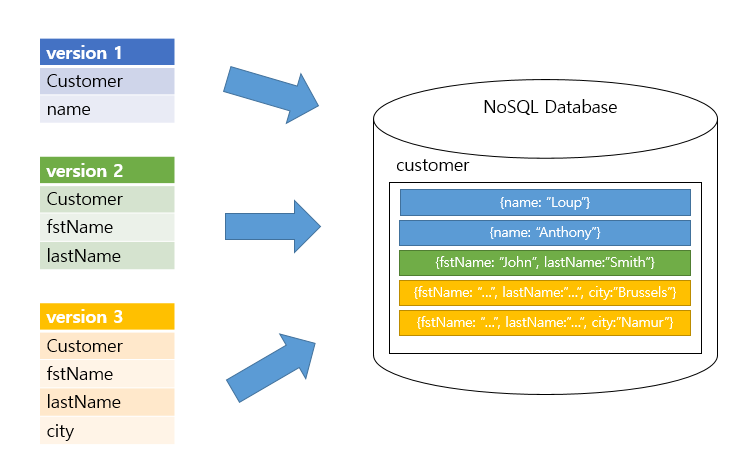

NoSQL에서 스키마 변경에 따른 데이터 저장

schemaless : 비슷한 유형의 데이터 그룹 들을 묶는 동적 스키마로 발전 필요

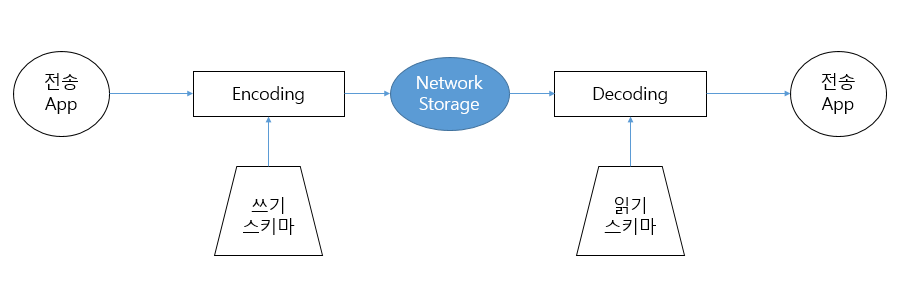

Avro 읽기 스키마와 쓰기 스키마

쓰기 스키마 : 애플리케이션이 데이터 전송 시 데이터를 부호화하기 위해 사용하는 스키마
읽기 스키마 : 애플리케이션이 데이터를 복화하하여 읽어들일 시 사용하는 스키마

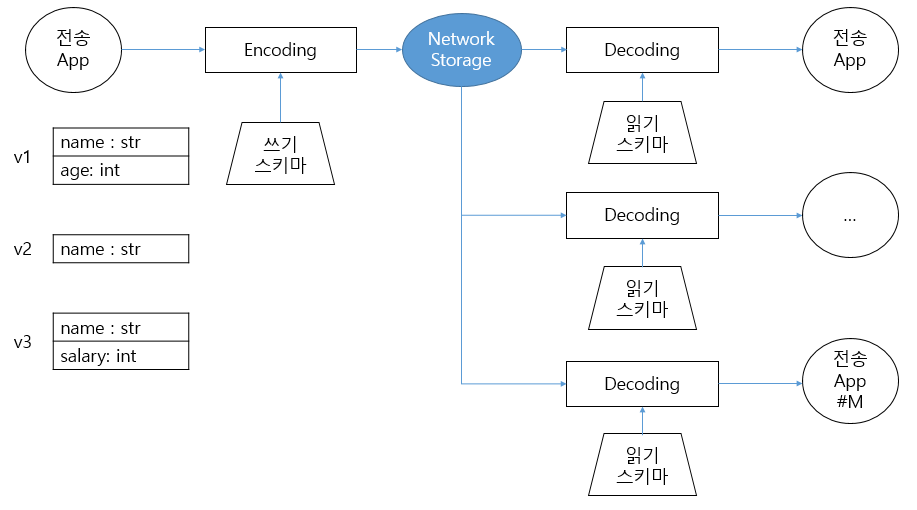

별도의 애플리케이션에서 쓰기 스키마와 읽기 스키마를 따로 가져갈 필요 있는가?
쓰기 스키마와 읽기 스키마가 다룰 수 있는가?

v1에서 v2로 스키마 변경된다면 수신 App은 당연히 동일 스키마로 변경되어야 하는가?
기존 수신 App은 새로운 스키마 변경을 어떻게 반영해서 프로그램 변경?
변경될 때마다 수신 App 적용하면 스키마 일관성은 어떻게 유지?

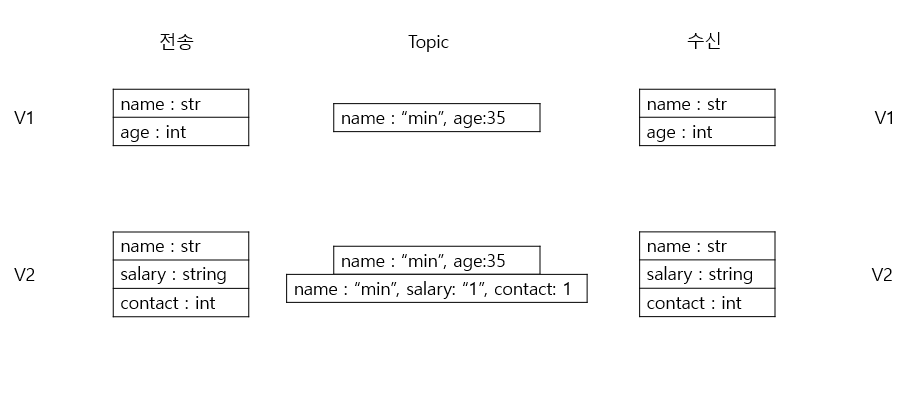

호환성 없는 스키마 발전에 따른 메시지 변화

수신 스키마가 변경되는 경우 호환이 가능하다면 읽으면서 차이 해소

Avro의 읽기 스키마와 쓰기 스키마 호환성

avro는 읽기 스키마와 쓰기 스키마가 동일하지 않아도 되며 호환 가능하기만 하면됨
데이터를 복호화 (읽기) 할 때 avro는 쓰기 스키마와 읽기 스키마가 호환 가능하다면 읽어들이면서 그 차이를 해소
속성의 순서가 달라도 상관 없음
쓰기 스키마에는 있지만 읽기 스키마에는 없는 속성은 읽어 들일 때 속성 무시
쓰기 스키마에는 없지만 읽기 스키마에는 있는 속성은 읽어 들일 때 읽기 스키마에 선언된 기본 값으로 읽어들임

스키마 호환성과 전체 메시지 일관성

스키마 호환성 지원을 통해 유연하게 상황 대처 가능 vs 스키마 호환성을 통해 전체 메시지는 데이터 일관성이 깨질 수 있음

하위 호환성 (BACKWARD)

새로운 버전의 읽기 스키마는 예전 버전의 쓰기 스키마를 처리할 수 있음

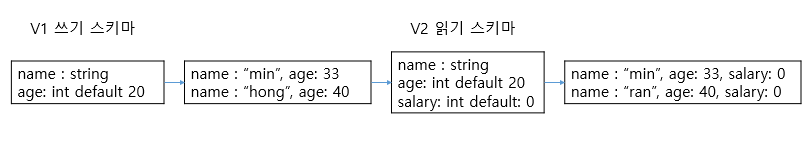

case 1) 예전 버전에서 속성이 추가된 새로운 버전의 읽기 스키마는 기본 값으로 해당 속성을 읽음
따라서 읽기 스키마에 새로운 버전으로 속성이 추가될 경우 반드시 기본 값 설정이 필요

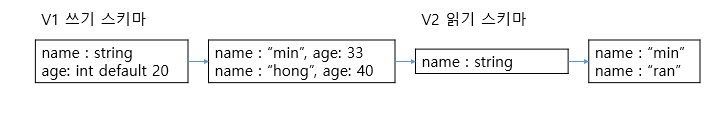

case 2) 예전 버전에서 속성이 삭제된 새로운 버전의 읽기 스키마는 해당 속성을 무시

상위 호환성 (FORWARD)

예전 버전의 읽기 스키마는 새로운 버전의 쓰기 스키마를 처리할 수 있음

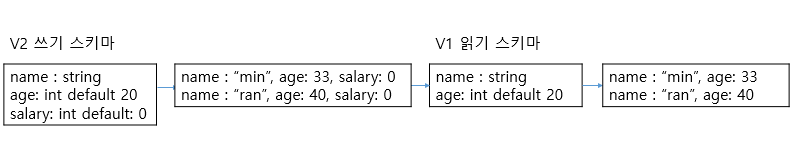

case 1) 새로운 버전 쓰기 스키마에 신규 속성이 추가되는 경우 예전 버전의 읽기 스키마는 해당 속성을 무시

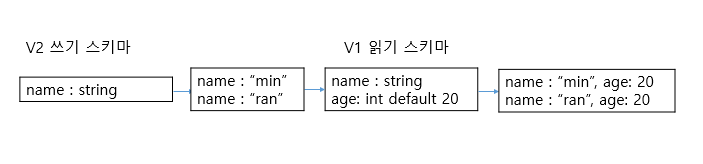

case 2) 새로운 버전 쓰기 스키마에 기존 속성이 삭제되는 경우 예전 버전의 읽기 스키마는 해당 속성의 기본 값으로 읽어들임
따라서 삭제되는 기존 속성은 반드시 예전 버전에서 기본 값을 가지고 있어야 함

Avro 스키마 호환성 체크

새로 추가되는 컬럼이 기본 값을 가지고 있지 않거나 (하위 호환성 오류) 삭제되는 컬럼이 기본 값을 가지고 있지 않은 경우 (상위 호환성 오류) 호환성 오류 발생
기존 컬럼 타입 변경, 기존 컬럼 명 변경은 스키마 호환성 체크가 제대로 되지 않음

Subject 개요

schema registry에 등록된 토픽 별 기준 정보 (schema namespace)
subject 내의 스키마 호환성 체크
version은 subject 내에서 변경
schema가 진화할 때 동일한 subject에서 새로운 schema id와 version을 가짐

Subject의 Naming 유형

TopicNameStrategy
- subject의 이름을 정하는 기본 설정
- 개별 토픽 별 토픽 key / value에 따라 스키마를 등록
  - ex) oc.customer의 토픽 명인 경우 oc.customer-key, oc.customer-value
- 토픽 내의 메시지 레코드가 동일한 스키마를 따르도록 설정
- 스키마 호환성이 설정된 경우 해당 호환성에 적합하지 않은 스키마를 가지는 메시지는 토픽에 저장되지 않음
RecordNameStrategy
- 특정 레코드 타입별로 스키마를 따르도록 설정
- 하나의 토픽 내 여러 타입의 이벤트가 있을 경우 이벤트 유형별로 스키마를 지정할 때 사용
  - event라는 토픽에 click, page_view 두 가지 이벤트 타입에 대한 레코드가 있을 수 있음
- kafka 전체에서 특정 레코드 타입별로 스키마를 설정하므로 서로 다른 토픽에서 동일한 레코드 타입들이 있을 경우에도 동일 스키마가 적용됨
TopicRecordNameStrategy
- RecordNameStrategy와 유사하지만 토픽 내의 특정 레코드 타입 별로 스키마를 따르도록 설정
- 개별 토픽의 특정 레코드 타입별로 스키마를 설정하므로 서로 다른 토픽에서 동일한 레코드 타입들이 있을 경우에는 서로 다른 스키마가 적용됨

Subject 스키마 호환성

subject 내의 스키마 호환성 (compatibility) 체크

id는 key, value 따로 관리하지 않음, 스키마 저장 / 변경 시 새로 할당
value의 schema 변경 되어 새로운 id가 할당되고 version이 업데이트 됨
스키마 호환성은 schema id 레벨로 체크되지 않고 subject 레벨로 체크됨

스키마 발전과 호환성

업무가 계속 변함에 따라 스키마도 변경
schema registry는 subject 단위로 변경된 스키마의 버전과 호환성을 관리
schema registry에 subject 별로 호환성이 설정되어 있다면 해당 호환성에 맞지 않는 스키마 변경은 허용되지 않음

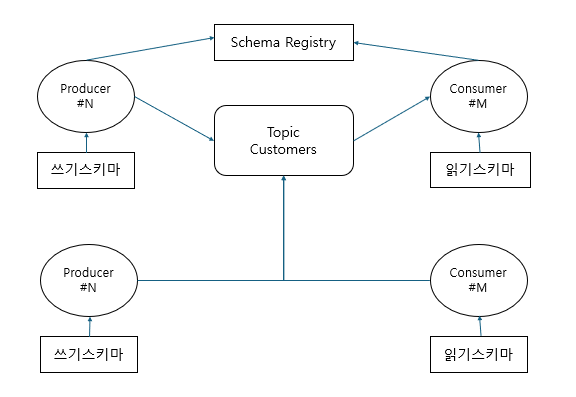

Schema Registry 기반의 Producer와 Consumer

schema registry를 이용한 producer와 consumer 애플리케이션은 별도의 스키마를 개별적으로 가지고 있음
스키마가 변경됨에 따라 producer 또는 consumer가 가지고 있는 스키마를 개별적으로 update 할 수 있음
schema registry에 스키마에 대해 호환성이 설정되면 해당 호환성에 부합하는 스키마 변경이 되었을 때만 producer와 consumer 애플리케이션 스키마 update 가능
