Timecode-driven Multi-source Synchronization
Environment

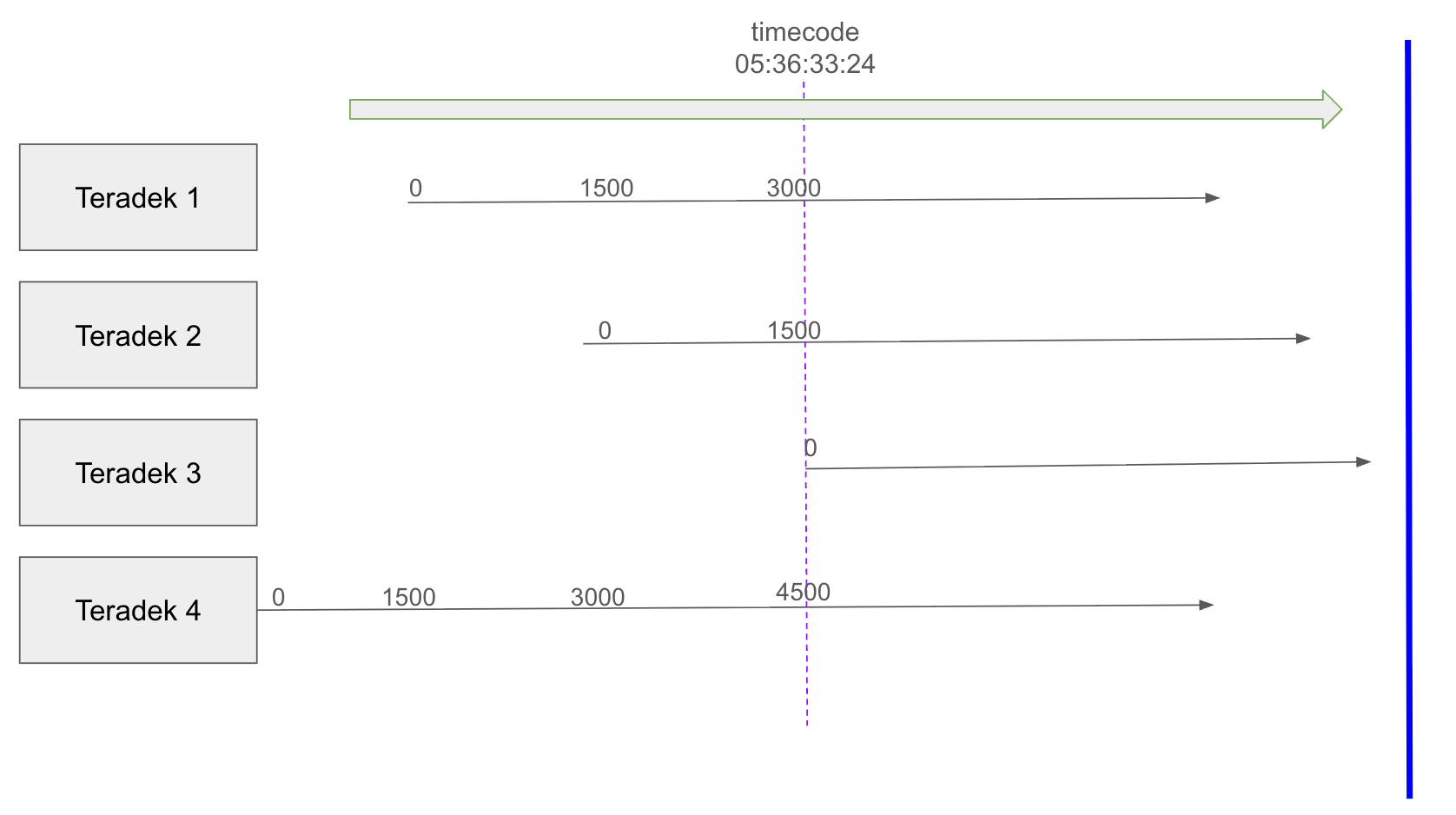

- 4개의 테라덱은 각 소스 스트림을 송출함
- 각 테라덱은 부팅 시점에 pts를 0으로 초기화하므로 4개의 테라덱이 정확히 동시에 켜지지 않는 이상 동일 프레임에 대해 pts가 상이함
- 타임 코드는 동일 ntp 서버 기준으로 동일 프레임에 대해 같은 타임코드로 삽입됨
- 네트워크를 통해 오는 각 스트림은 도착 속도가 다 제각각이므로 동일 프레임이 동일 타이밍에 수신되지 않음, 즉 수신하는 프레임의 타임코드가 정렬되어 있지 않음
Troubleshooting

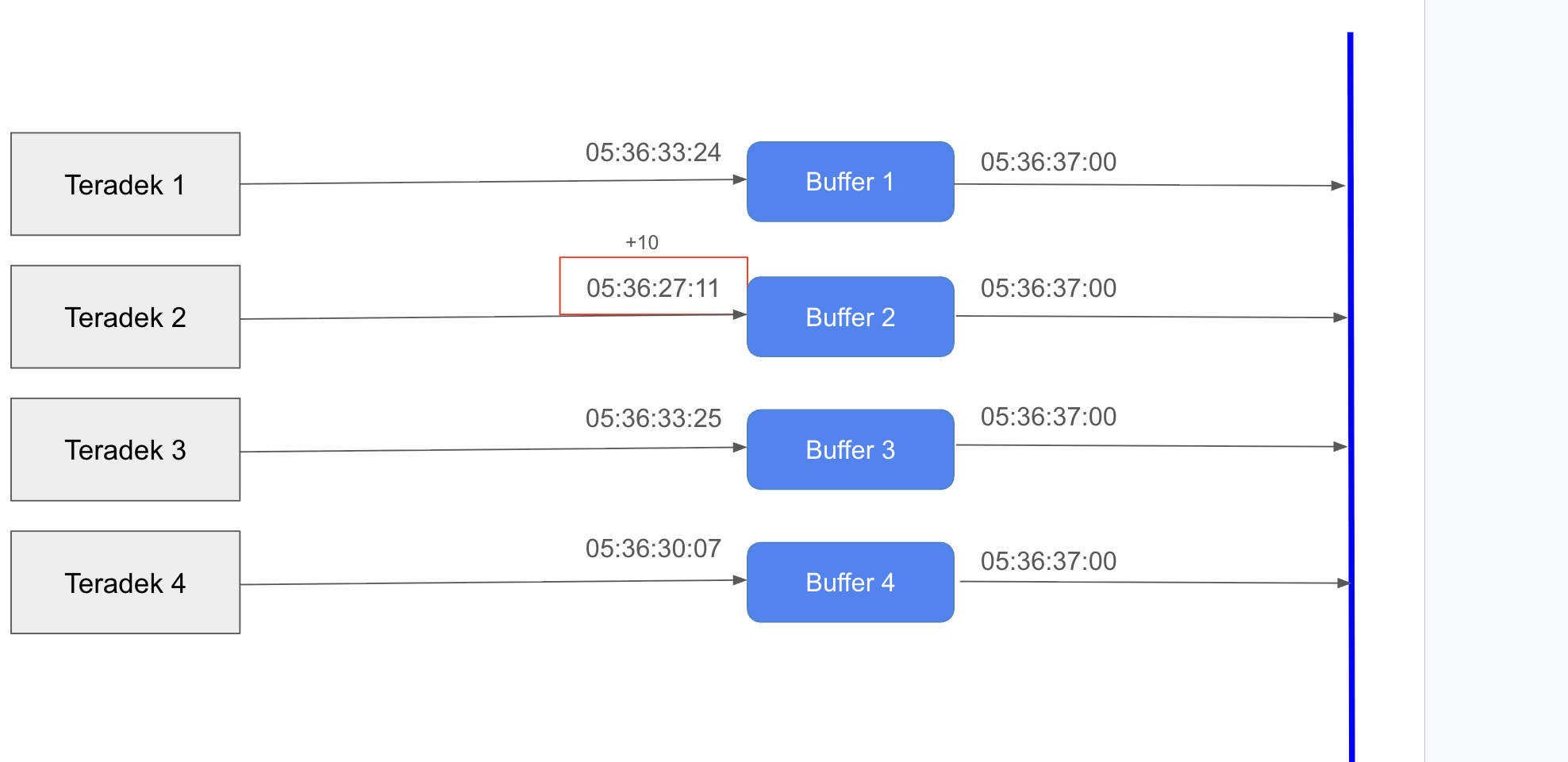

- 모든 스트림을 동시에 로컬 .ts 파일로 녹화 시작 (버퍼링)
- 녹화와 병렬로 각 스트림의 첫 SEI timecode를 추출
- 가장 느린(timecode가 큰) 스트림 기준 + 5초 = target_sec 결정
- 각 버퍼 파일에서 TS 패킷 레벨로:
- PAT/PMT 파싱하여 비디오/오디오 PID 식별
- SEI timecode가 target_sec:fnum=0 인 프레임 탐색
- 해당 프레임의 PTS를 base_pts로 설정
- base_pts를 빼서 PTS/DTS/PCR을 0부터 리맵
- Named FIFO → ffmpeg → SRT caller MPTS 출력
SEI는 h26x 코덱의 NALU type이므로 비디오 스트림에 대해서 SEI 패킷을 찾고 타임코드를 파싱하면 됨
- TS 패킷(188byte)을 이어 붙여서 PES를 만드는데, TS 헤더의 PUSI(Payload Unit Start Indicator) 비트가 1이면 그때부터 새로운 PES 시작 (2번째 바이트 내 존재)
[ 188 Bytes TS Packet ]
│
├─▶ 1. TS Header (기본 4 Bytes)
│ ├─ [0] Sync Byte: 항상 0x47 (알파벳 'G')
│ ├─ [1] Error(1bit) | ★PUSI(1bit) | Priority(1bit) | PID 상위 5bits
│ ├─ [2] PID 하위 8bits
│ └─ [3] Scrambling(2bits) | ★AFC(2bits) | Continuity Counter(4bits)
│
├─▶ 2. Adaptation Field (옵션, 가변 길이)
│ └─ AFC(Adaptation Field Control) 값에 따라 존재 여부 결정됨.
│ (PCR 클럭 동기화 데이터나 패킷 패딩을 위해 쓰임)
│
└─▶ 3. TS Payload (실제 데이터, 최대 184 Bytes)
│
▼ ★ PUSI가 1일 때, 페이로드의 첫 바이트부터 무조건 PES 헤더 시작!
[ PES Header ]
├─ [0] 0x00 \
├─ [1] 0x00 > Packet Start Code Prefix (고정값)
├─ [2] 0x01 /
├─ [3] Stream ID (예: 0xE0 = 비디오)
├─ [4~5] PES Packet Length (비디오는 보통 0x0000)
├─ [6~8] Optional Header (여기에 PTS/DTS 플래그가 있음)
├─ [9~13] ★ PTS (5 Bytes, 90kHz 하드웨어 틱)
└─ [14~18] ★ DTS (존재할 경우 5 Bytes)
그리고 PES 역시 헤더와 페이로드로 구성되고 구조는 아래와 같음
[ PES Packet ]
├── [ PES Header ] (운송장: 언제 재생할 것인가?)
│ ├── Start Code Prefix (0x000001) : "여기서부터 PES 시작이다"
│ ├── Stream ID : 이 데이터가 비디오인지 오디오인지 식별 (예: 0xE0 = 비디오)
│ ├── PES Packet Length : 패킷 길이 (비디오는 보통 0으로 세팅됨)
│ └── Optional Header : ★ PTS와 DTS가 기록되는 핵심 구역
│
└── [ PES Payload ] (내용물: 무엇을 그릴 것인가?)
│
└── [ Access Unit (AU) ] ★ 1개의 PES 페이로드 = 보통 1개의 AU (프레임 1장)
├── 1. AUD NALU (Access Unit Delimiter) : "프레임 조립 시작!"
├── 2. SPS / PPS NALU : 해상도, 프로파일 등 코덱 메타데이터
├── 3. SEI NALU : 앞서 다뤘던 타임코드 등 부가 정보 메타데이터
└── 4. VCL NALU : 실제 화면을 구성하는 픽셀 데이터 (I/P/B 슬라이스)
- 이렇게 PES안에 다양한 NALU가 들어있음 이 NALU 들의 집합으로 1프레임을 이루는 데이터가 AU이고, PES 페이로드를 AU로 봐도 무방
- PTS/DTS는 PES 헤더에 기록되어있고, PES 헤더는 오직 PUSI가 켜진 패킷에만 존재하므로 PTS추출을 위해서는 기타 패킷에서 페이로드를 볼 필요 없고, PUSI를 확인해야함
스트림 정보 추출
ffprobe -v error -select_streams v:0 -show_frames -show_entries frame=pts,tags -print_format json -read_intervals %+#[프레임수] -i [파일경로]
-
-select_streams: 멀미플렉싱된 TS 안에서 특정 PID로 디먹싱 고정 -
-show_frames: deep parsing 모드로 패킷 헤더만 보는 것이 아니라 AU 내부로 진입해서 NALU도 확인 -
-show_entries frame=pts,tags: 데이터 필터링으로 PES 헤더의 pts와 SEI 파싱 결과가 담길 tags 바구니 가져옴 -
-print_format json: json 포맷으로 직렬화 -
-read_intervals %+#[N]: 파일 전체 스캔하지 않고, 시작점부터 딱 N개 프레임만 읽음
tags는 모든 메타데이터를 담는 바구니이므로, SEI뿐만아니라 다른 데이터도 담김
Phase 1: 로컬 버퍼 녹화 시작
def start_recording(self):
log.info("Phase 1: Recording all streams to local buffer...")
for st in self.states:
srt_url = _srt_in_url(st.port)
cmd = [
"ffmpeg", "-y",
"-loglevel", "warning",
"-fflags", "+igndts",
"-rtbufsize", "2G",
"-thread_queue_size", "8192",
"-i", srt_url,
"-c", "copy", # 디코딩 없이 비트스트림 그대로 복사
"-f", PASSTHROUGH_FORMAT,
st.buffer_path, # 로컬 버퍼 파일 (예: buffer_0.ts)
]
rec = FFmpegProc(f"rec-{st.name}", cmd)
rec.start()
self._recorders.append(rec)
# 파일이 생기도록 잠시 대기
time.sleep(2)
Phase 2: 첫 번째 프레임의 timecode 추출
def probe_timecodes(self, max_retries=20, interval=2.0):
log.info("Phase 2: Extracting timecodes from buffered streams...")
threads = []
for st in self.states:
# 4개의 스트림을 동시에 찔러보기 위해 스레드 생성
t = threading.Thread(
target=self._probe_one, args=(st, max_retries, interval),
daemon=True,
)
threads.append(t)
t.start()
for t in threads:
t.join() # 모든 스트림의 타임코드를 찾을 때까지 대기
def _probe_one(self, st: StreamState, retries: int, interval: float):
for attempt in range(1, retries + 1):
# ffprobe를 통해 SEI 타임코드 추출 (tags.timecode)
tc = extract_timecode(st.buffer_path, st.name)
if tc:
st.timecode = tc # 찾은 절대 시간(Timecode) 저장
st.fps = get_fps(st.buffer_path)
st.ready = True
return
time.sleep(interval)
Phase 3: 동기화 타겟 계산
def compute_alignment(self):
log.info("Phase 3: Computing alignment target...")
# 가장 느린(타임코드가 큰) 스트림을 Reference로 선정
ref = max(self.states, key=lambda s: s.timecode.total_seconds())
# Reference 시간에 TARGET_MARGIN_SEC (예: 5초)를 더해 타겟 설정
self._target_sec = ref.timecode.total_seconds() + TARGET_MARGIN_SEC
for st in self.states:
skip = self._target_sec - st.timecode.total_seconds()
log.info(f"[{st.name}] must fast-forward ~{skip}s to reach target")
Phase 4: 타겟 프레임 탐색 및 패킷 조작
def _tail_aligned(self, st: StreamState, fifo_path: str, ready_event: threading.Event):
# 1. ffprobe로 타겟 타임코드(예: 12:00:07:00) 프레임이 버퍼에 쓰여질 때까지 기다렸다가 PTS 추출
target_pts = self._find_target_pts_ffprobe(st)
base_pts = target_pts
st.base_pts = base_pts
reader = TSPacketReader(st.buffer_path, self._shutdown)
reader.open()
# 2. 버퍼를 읽으며 정확히 target_pts를 가진 프레임까지 건너뜀(Skip)
for pkt in reader:
# ... (PAT/PMT 파싱으로 비디오 PID 찾는 로직 생략) ...
if pid == v_pid and pusi:
pts, _ = pes_get_ts(ts_payload(pkt))
if pts == target_pts:
target_pkt = pkt
break # 동기화 시작점 발견!
ready_event.set() # 메인 스레드에 준비 완료 알림
# 3. FIFO를 열고, 이후의 패킷들을 리맵핑하여 기록
with open(fifo_path, "wb", buffering=0) as dst:
dst.write(remap_pkt(target_pkt, base_pts)) # 첫 프레임 기록
for pkt in reader:
# 비디오 관련 PID(PAT, PMT, Video)만 통과
if pid in allowed_pids:
# 핵심: pkt의 타임스탬프에서 base_pts를 깎아내어 0으로 만듦
remapped_pkt = remap_pkt(pkt, base_pts)
dst.write(remapped_pkt)
- TS 스트림은 PAT, PMT, stream 으로 분류
- PAT를 통해 PMT를 찾아야 그 안에서 오디오, 비디오 스트림 분류 가능
Phase 5: MPEGTS 멀티플렉싱 및 최종 송출
def start_forwarding(self):
log.info("Phase 4: TS-level alignment + PTS remap via FIFO...")
# 1. 프로세스 간 통신을 위한 Named FIFO 생성
for i in range(len(self.states)):
os.mkfifo(fifo_paths[i])
# 2. 4개의 각 스트림마다 Tailer Thread(위의 phase 4) 실행
for i, st in enumerate(self.states):
t = threading.Thread(target=self._tail_aligned, args=(st, fifo_paths[i], ...))
t.start()
# 3. 모든 스트림이 타겟 PTS를 찾을 때까지 메인 스레드 대기
for evt in self._ready_events:
evt.wait()
# 4. 0으로 정렬된 FIFO 데이터를 입력받아 MPTS로 합치는 거대 FFmpeg 기동
cmd = ["ffmpeg", "-y", "-copyts"]
# 4개의 리맵핑 완료된 FIFO 파이프를 입력으로 연결
for fifo in self._fifos:
cmd += ["-f", PASSTHROUGH_FORMAT, "-i", fifo]
# 코덱 복사 및 프로그램 맵핑 설정
cmd += ["-c:v", "copy", "-c:a", "copy"]
cmd += ["-program", "program_num=1:st=0:st=1:st=2:st=3"]
cmd += ["-f", PASSTHROUGH_FORMAT, srt_out_url]
self._forwarder = FFmpegProc("fwd-mpts", cmd)
self._forwarder.start() # 최종 SRT 송출 시작
Remap PCR,PTS,DTS
PTS_WRAP = 1 << 33 # 90kHz PTS wrap-around (33-bit, 약 85899초)
def remap_pkt(pkt: bytes, base90: int) -> bytes:
"""TS 패킷의 PCR / PES PTS / PES DTS에서 base90을 빼서 반환."""
# 1. TS 패킷 유효성 검사 (188바이트, Sync Byte 0x47)
if len(pkt) != TS_SZ or pkt[0] != 0x47:
return pkt
# ----------------------------------------------------
# 2. PCR (Program Clock Reference) 리맵핑
# ----------------------------------------------------
pcr = pcr_read(pkt)
if pcr is not None:
# PCR은 27MHz 기반이므로 300을 나누어 90kHz(base)로 맞춘 뒤 연산하고 다시 복원
new_pcr = ((pcr // 300 - base90) % PTS_WRAP) * 300 + (pcr % 300)
pkt = pcr_write(pkt, new_pcr)
# ----------------------------------------------------
# 3. PES Header의 PTS / DTS 리맵핑
# ----------------------------------------------------
if ts_pusi(pkt): # PUSI가 1일 때만 (즉, PES 헤더가 존재할 때만)
afc = ts_afc(pkt)
# Adaptation Field 존재 여부에 따라 페이로드(PES 헤더) 시작 오프셋 계산
if afc == 1:
off = 4
elif afc == 3:
off = 5 + pkt[4]
else:
return pkt
pl = pkt[off:] # 여기서부터가 순수 PES 구역
# PES Start Code (0x000001) 확인 및 헤더 파싱
if len(pl) >= 14 and pl[:3] == b"\x00\x00\x01":
pts, dts = pes_get_ts(pl)
if pts is not None:
# 핵심 연산: 현재 값에서 base_pts를 빼고 33비트 모듈러 연산
new_pts = (pts - base90) % PTS_WRAP
new_dts = (dts - base90) % PTS_WRAP if dts is not None else None
# 조작된 값으로 PES 헤더 바이트를 다시 생성 (Bitwise 인코딩)
new_pl = pes_set_ts(pl, new_pts, new_dts)
# 원래 TS 패킷의 앞부분 + 조작된 PES 헤더 + 뒷부분을 이어붙임
pkt = pkt[:off] + new_pl + pkt[off + len(new_pl):]
return pkt
- MPEGTS에서는 90kHz를 PTS/DTS의 단위로 사용하는 것이 규격에서 갖게하는 표준
- 모든 비디오/오디오 프레임 레이트를 소수점 없이 딱 떨어지는 정수로 나누기 위한 최소공배수이기 때문
- 24fps : 3750 tick
- 25fps : 3600 tick
- 30fps : 3000 tick
- 60fps : 1500 tick
- 어떤 fps든 pts가 90000 증가했다면 1초 증가
- 모든 비디오/오디오 프레임 레이트를 소수점 없이 딱 떨어지는 정수로 나누기 위한 최소공배수이기 때문
- PTS는 프레임을 화면에 뿌리는 시간이지만 PCR은 수신 단말기(TV)의 PCR은 하드웨어 마스터 클럭을 인코더와 똑같이 맞추기 위한 신호
- 90kHz보다 훨씬 정밀한 27MHz를 사용
- 따라서 90kHz의 1틱에서 PCR은 300틱을 올림
-
new_pcr = ((pcr // 300 - base90) % PTS_WRAP) * 300 + (pcr % 300)- base_pts는 90kHz 단위이므로 pcr을 300으로 나눈 몫 대상으로 빼주고 ts에서의 pts범위인 PTS_WRAP으로 모듈러 연산을 진행
- 그리고
//연산으로 잘려나간 300미만의 값은 다시 더해줘서 보정
송수신 sync 원리
- PCR은 송출에서 보내는 신호고 수신기 내부에는 STC(System Time Clock)이라고 하는 내부 타이머가 존재함
- 만약에 STC를 PCR과 동기화된 상태라면 PTS대로 재생했을 때 싱크가 완벽히 맞음을 보장함
- PCR 12:00:00을 수신했는데 STC가 11:59:58이었다면 2초 딜레이시켜서 STC를 12:00:00으로 맞춤

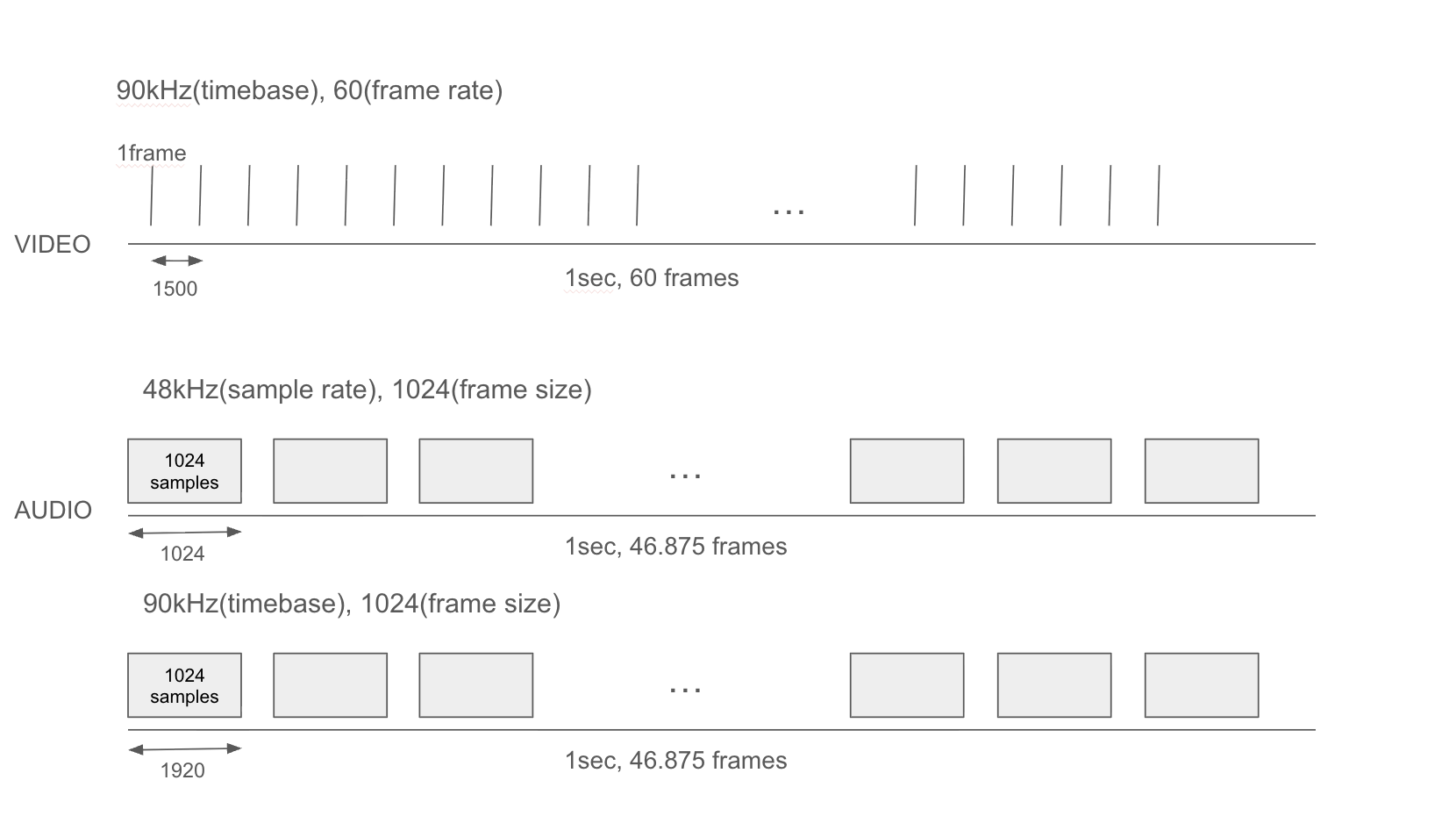

오디오 비디오 타임라인
- 오디오 프레임 1개당 비디오 프레임 1개씩 매핑되는것이 아니라 각각으로 동작
- 수신기 STC는 1개를 공통으로 쓰지만 오디오 비디오가 각각의 PTS tick을 가지고 정해진 시점에 재생됨
ex)
[ STC 시간에 따른 디코더 출력 시나리오 ]
STC = 0 : 비디오 1번 프레임 출력, 오디오 1번 프레임 출력 (동시 시작)
STC = 1500 : 비디오 2번 프레임 출력 (오디오는 아직 대기 중)
STC = 1920 : 오디오 2번 프레임 출력 (비디오는 그대로 유지)
STC = 3000 : 비디오 3번 프레임 출력
STC = 3840 : 오디오 3번 프레임 출력
STC = 4500 : 비디오 4번 프레임 출력
